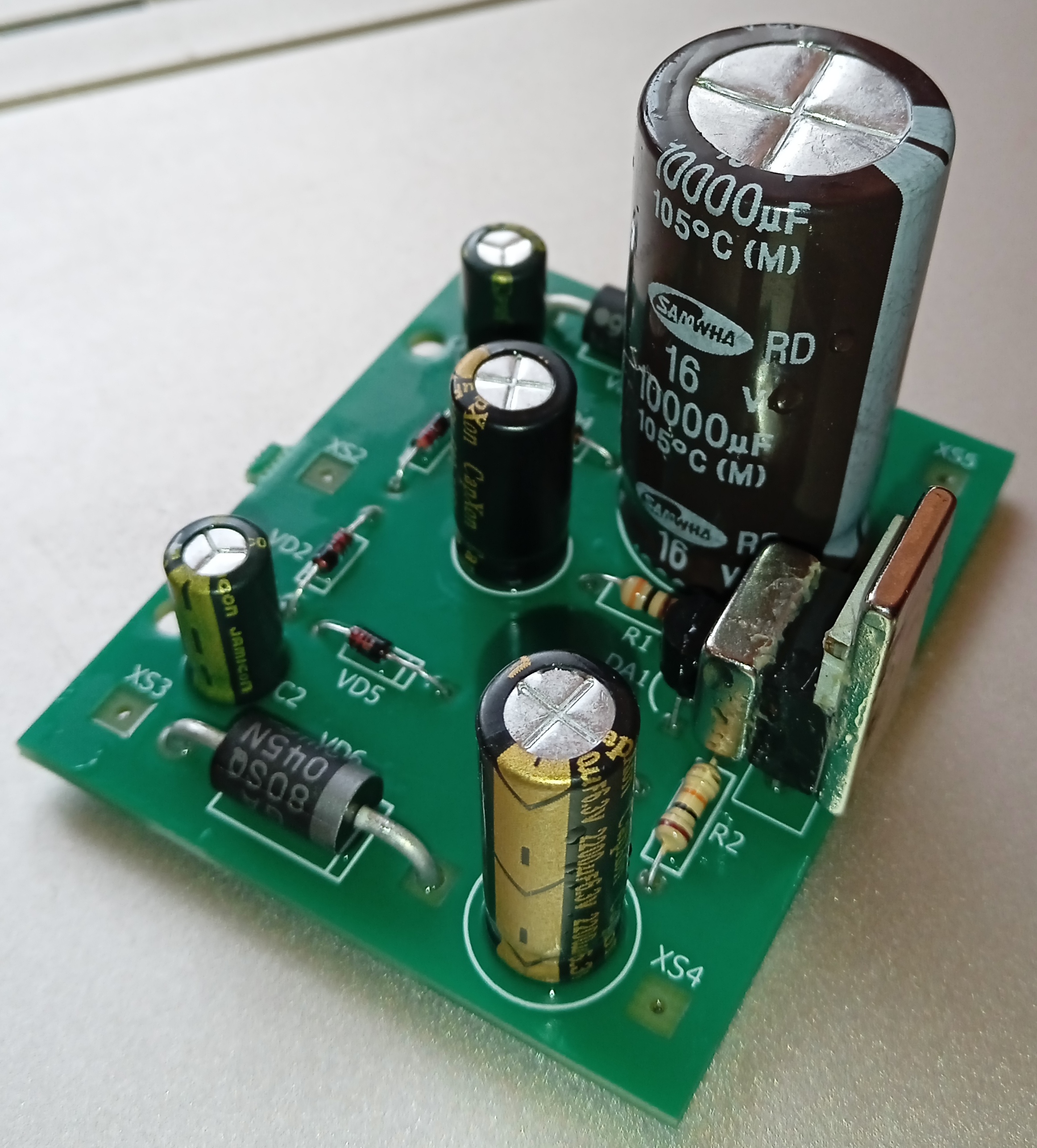

Если при прочтении было заострено внимание на платах промежуточных источников, то можно заметить, что на регулирующих транзисторах (IRFB7430) приклеены магниты. Также магниты размещены и на основных биполярах. Такой эксперимент был проведен еще в 2008 году, когда усилитель имел комплементарную топологию:

Там был источник смещения на 1,8 Вольт и проволочный резистор на 2 Ома:

Видна проволока на 2 Ома.

Транзисторы MJL21193/MJL21194.

Так вот, такое решение влияет на результат, поэтому, в дальнейшем, с магнитами не расставался. А от комплементарной топологии отошел. Это связано с некоторой жесткостью и неудовлетворительной передачей пространства.

Это в начале итераций, когда было четыре транзистора. Магниты, еще, не стояли.

Здесь добавлены магниты диаметром 18 мм, толщиной 5 мм.

Магниты на регулирующем транзисторе.

Известно, что при поднесении постоянного магнита к проводнику с током возникает взаимное движение, зависящее от направления в одном и полярности в другом. Это наглядно видно по рисунку:

Рисунок отсюда: http://jtdigest.narod.ru/dig2_02/plant2.htm

То есть в проводящей жидкости возникает крутящий момент. Он же возникает и в твердом проводнике. Конечно, момент, спорный, и всё прекрасно работает и без магнитов.
