| Форум Проектирование каскодного цирклотрона Обсуждение схем и конструкций Прецизионный ЦАП для управления каскодным цирклотроном |
| Прецизионный ЦАП для управления каскодным цирклотроном |
Майор
Группа: Администраторы
Постов: 89
Реп: 0
Вырисовывается следующая цепочка. "Всеядный транспорт", например: SHANLING ET3 или SMSL VMV T2, у них есть выход I2S и задействован будет только он. В настройках выставляется режим "all-to-dsd". Другими словами, какой формат ни входит, выходить будет dsd. Проигрываются диски и внешний usb источник. Управление возможно через смартфон, кроме кнопок на панели. А вот дальше, уже, интереснее...
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0
Распиновка I2S разъема на транспорте SHANLING ET3:
 Интерес представляют номера: 1;2;3 и 7;8;9. Эти выходы передаем на изоляторы SI8620, далее на, что-то типа, кр1533лп17, а далее, уже аналоговая часть. Кроме того, выводы 2 и 8, то есть общие точки, можно не использовать. Ток в цифровых выводах не переходит через ноль. Другими словами, на выводах 1;2;7;9 будет присутствовать изменяемое напряжение одной полярности. Усиливая ток этих выводов, дальше мы можем подключить трансформатор-преобразователь (который будет являться еще и неким фильтром), а дальше, уже, по цирклотронной схеме с выходным автотрансформатором. Другое дело, что в один вменяемый корпус стерео вариант цапа не влезет (слишком много нужно будет источников питания), поэтому провод придется делать с разветвлением. С одной стороны один штекер HDMI, с другой - пара XLR.
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0
Вообще можно согласиться с высказыванием, что цифровой сигнал - тот же аналоговый. Другое дело, этот сигал представляет из себя прямоугольные импульсы, расположенные выше оси абсцисс. Даже, если, рассматривать симметричный цифровой сигнал, то оба графика, все равно, лежат выше данной оси. Перехода через ноль нет. Можно сказать, что цифровой сигнал, как минимум, вдвое обрезанный. Здесь, на поверхности, лежит решение по дальнейшему развитию цифровой записи и воспроизведения в троичном принципе. Где есть 1;0 и -1. Другими словами, прямоугольные импульсы должны переходить через ноль.
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0
Все-таки делать развязывающий модулирующий понижающий трансформатор необходимо. Это, в определенной мере, избавит от вч помех и развяжет плечи со стороны вторичных обмоток.
Выбор транзисторов. Для себя ввел определение "доля тока", это постоянный ток коллектора делённый на напряжение коллектор-эмиттер и умноженный на 100%. К примеру доля тока в mj802g составляет 33,33%. В полевых irfb7430 больше 100%. Для цапа вполне подойдут наши кт863а, у них доля тока 33,33%. Кстати, и стабилизаторы выпрямителей, тоже, делаются на них. На модуляцию подойдут и полевики: из 20 вольтовых IRL3502; из 30 вольтовых IRLB3813; IRLB8721; IRLB8748.
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0

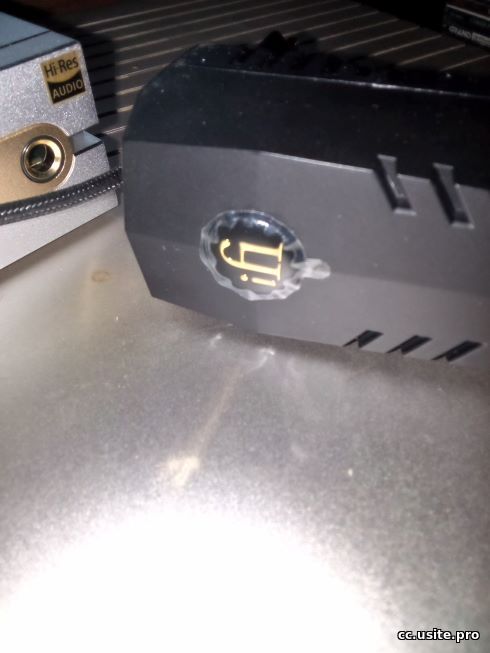

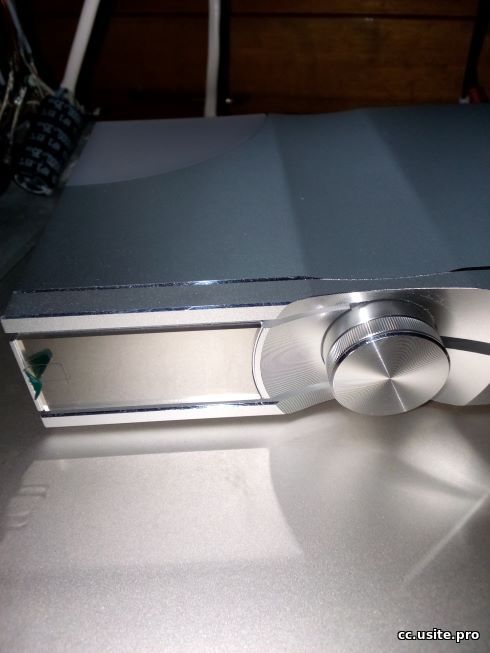

По случаю оказался у меня такой цап/усилитель для наушников: https://headphonesnstuff.blog/2024....-review
Что можно сказать... по сравнению с 1541 "по Одесситам" - детский лепет... Подача, словно, через какую-то поволоку, нет уверенного "эффекта открытого окна".
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0
Кстати, чипы ад5541 с выходом по напряжению и ад5543 с выходом по току тоже можно использовать совместно. И еще, ад5541, кажется, можно сделать с токовым выходом. Просто поменять местами 1 и 3 контакт местами. Первый сделать Vref, третий сделать Iout.
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0

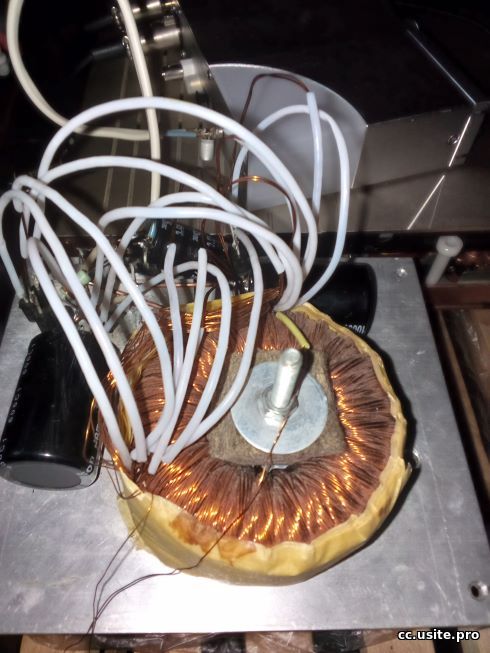

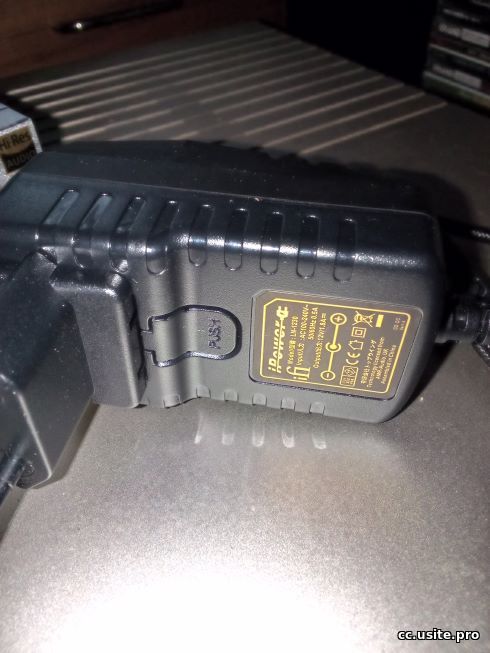

Этот родной бп, выраженно сдвигал подачу в область верхней середины, что выражалось в излишней яркости. А тут, как раз, залежались пара трансформаторов с радиаторами, сделанные еще в 2007 году для комплементарных экспериментов. Вот один из них и выступил в качестве источника для линейного бп.
 Пыль с тех лет хорошенько впиталась в обмотку.
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0

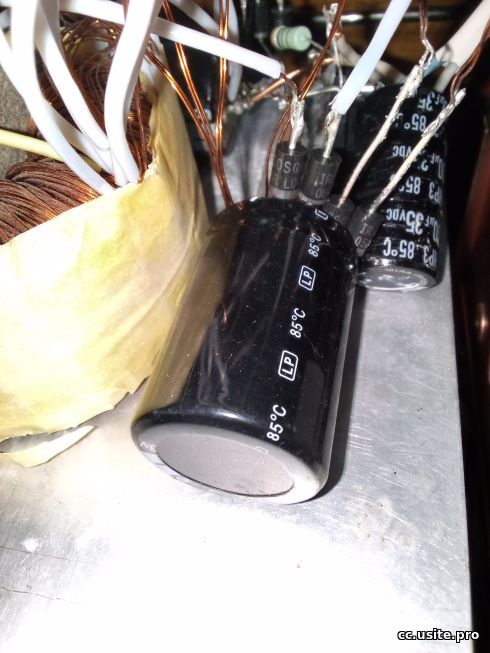

В качестве выпрямителей, использовано два первичных конденсатора на 10000 х 63в. На каждый конденсатор по 4 диода 80SQ045. Так жилы в обмотках спараллелены, хотя их количество допускает применение 12 конденсаторов и 24 диода. Этим заморачиваться было нецелесообразно, достаточно пары первичных конденсаторов.
|
Майор
Группа: Администраторы
Постов: 89
Реп: 0

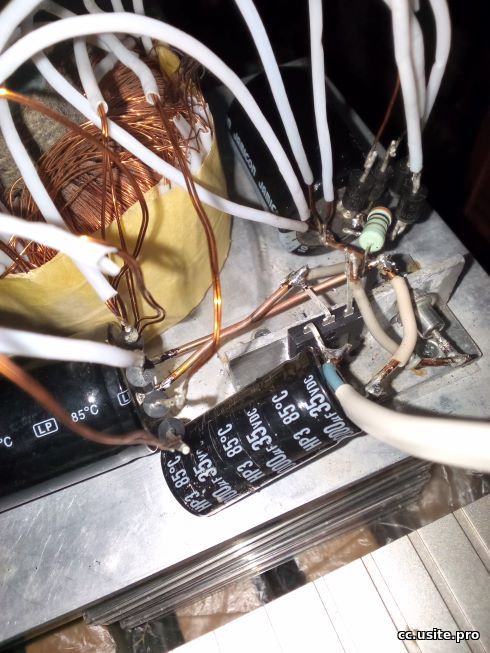

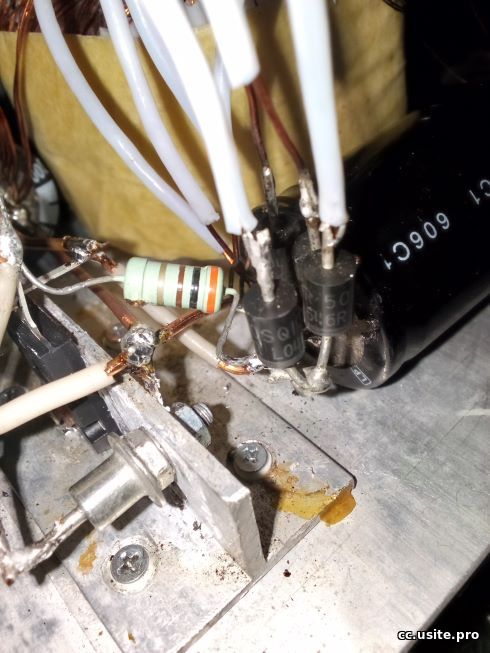

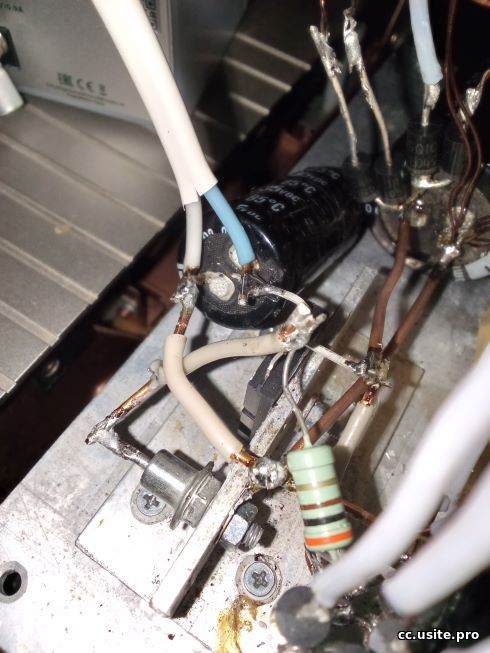

Дальше просто. Биполярный транзистор MJL21194, от коллектора к базе идет полосатый резистор вроде на 300 Ом (на самом деле на 296), от точки соединения базы и резистора идет стабилитрон Д815Е, резьбовой контакт которого идет на общий провод.

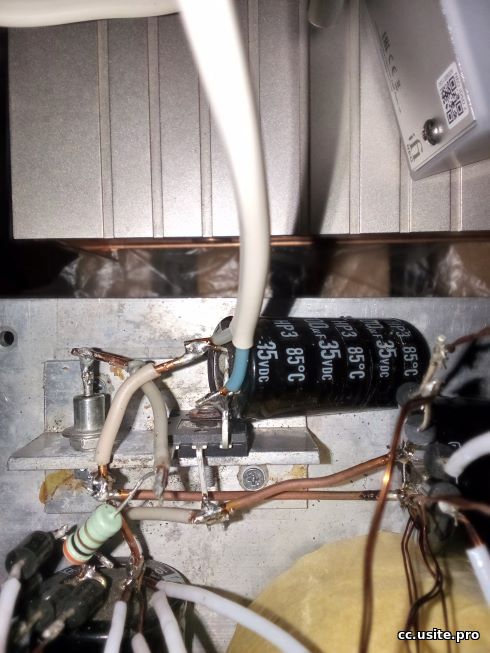

Между эмиттером и общим проводом подключен конденсатор 10000 х 35 в.  Алюминиевый тавр гальванически изолирован от радиатора, а транзистор от тавра. Хотя ничего не греется вообще.  Можно, конечно, было вместо резистора сделать и поставить манганиновую катушку на 300 Ом, но здесь тот же вопрос целесообразности.   Понятно, что ни одного диодного моста здесь нет.
|
| |||
